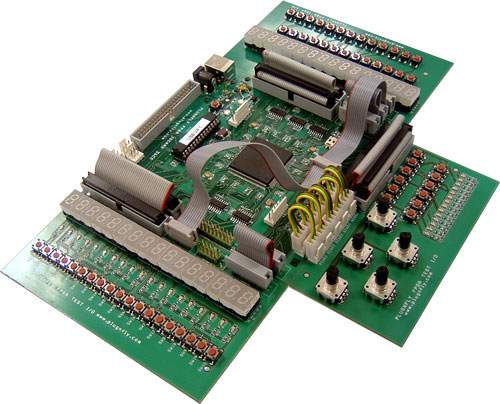

Carte master équipé d'un composants CPLD à haute intégration reproduisant
fidèlement le fonctionnement complet d'une carte IOCARD 64 et d'un module
d'affichage sur 31 displays.
Il existe deux versions :
- la version complète est livrée avec 3 cartes de test entièrement équipées afin de mettre au point toute les fonctions d'affichage et de controle (boutons poussoir et encodeurs)
Elle se programme directement a l'aide de SIOC, grace à une mise au point souple et rapide sur le micro ordinateur avant le cablage final sur le simulateur.
- la version OEM est une carte identique mais dépourvue des 3 cartes de test.
Description
Ses atouts :
- contrairement à la carte IOCARD64, cette carte utilise une seule masse commune aussi bien pour les entrées que pour les sorties ; résultant d'un cablage simplifié.
- connexion directe en USB !
- le CPLD renferme une structure I/O entièrement paramétrable dont une gestion d'affichage s'effectuant sur 31 afficheurs,
il existe aujourd'hui plusieurs types d'organisation de firmwares reconfigurables à volonté via un cordon de programmation optionnel.
- les firmwares seront disponibles sur ce site
- il sera possible de chainer jusqu'à 4 cartes CPLD entre elles avec chacune des possiblitées de firmwares différents.
- elle est équipée de 4 entrées analogiques sur 8 bits pour une gestion d'axe ou autre.
- dimensions compactes
Exemple d'application :
- naissance du module radio CPLD tout en un !
Description des pièces carte OEM :
- 1 Carte électronique montée et testée
- 1 Câble de connexion USB
- 1 CD ROM d'installation du logiciel SIOC ainsi que tout les firmwares existant
- 1 Plan de cablage des entrées sorties
Dimensions: L: 126 mm/ l 140 mm
Livrée montée et programmée un firmware de configuration en 72 entrées, 32 sorties
Toutes les pièces sont garanties 1 an, hors déplacement
Description des pièces carte complète :
- 1 Carte électronique montée et testée
- 3 Cartes de test pour la mise au point des fonctions "sur table".
- 1 cable de programmation firmware
- 1 Câble de connexion USB
- 1 CD ROM d'installation du logiciel SIOC ainsi que tous les firmwares existants
- 1 Plan de cablage des entrées sorties
Dimensions: L: 126 mm/ l 140 mm
Livrée montée et programmée un firmware de configuration en 72 entrées, 32 sorties
Toutes les pièces sont garanties 1 an, hors déplacement
